[신호처리 10] MFCC

Complex Cepstrum of Speech-Like Sequences



is a sum of decaying exponentials that are scaled by 1/n. 스케일링해서 계속 더해지는 형태로 나타냄

All-pole filter(vocal tract 해당)가 아래와 같이 변형됨

time delyay 가 추가된 형태로 iverse transform 만들어짐

Impulse Trains Convolved with Rational      z-Transform Sequences (1)





캡스트럼 도메인

ĥ[n] ; low 부분에 집중된 vocal tract

p̂[n] ; train 형태로 나타난 vocal cord

두가지 도메인으로 나눠서 생각해볼 수 있음

제로에 해당하는 거 빼고는 high quefrency에 몰려져 있음



low, high를 쪼개보면 두개로 쪼개서 생각해볼 수 있음

vocal tract 에 집중된 성분, vocal code에 집중된 성분으로 나눠볼 수 있음

=> 음성의 메세지 성분과 화자 성분을 쪼개어 나타내볼 수 있음



Converting LPC Coefficients into Cepstrum(1)



나중에 다시 나오니,여기선 스킵



Homomorphic Filtering (1)

Complex cepstrumof speech-like sequence slow

low quefrency: system response h[n] ←vocal tract

high quefrency: pulse train p[n] ← pitch



Smoothing interpretation of homomorphic deconvolution. Let’s view log X(ω) as a “time signal”that consists of low-frequency and high-frequency contributions.



cepstrum domain에서는 덧셈으로 변형이 됨 / 이때, ĥ[n] ; low quefrency, p̂[n] ; high quefrency

log X(ω) 를 IFTF하면 cepstrum(ŝ[n] = ĥ[n] + p̂ [n]) 이 됨

IFTF이 실제로는 FTF을 e^(-jωn)에서 -를 +로 바꿔주는 내용이므로

사실 FTF과 별차이가 없기 때문에 log X(ω)를 Time domain 으로 생각해줌



Then lowpassor highpassfilter this signal to separate the two frequency components.

log X(ω) time 도메인 신호를 필터링 해주면 성대와 성도를 나눠볼 수 있음



Homomorphic Filtering (2)

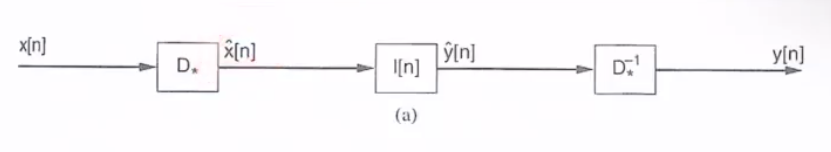

time domain 신호 -> cepstrum(D*)x̂ [n] : cepstrum 성분 얻게됨 -> liftering(l[n])으로 원하는 성분 얻음 -> 여기에 대해서 inverse D^-1*  -> time domain 복원



cepstrum transform은,

FTF -> log -> IFTF

위의

log:  spectrum domain 부분들

filtering 과정을 frequnecy를 selection 하는 과정으로 바꿔볼 수 있음



HomomorphicFiltering (3)

cepstrum 용어들

Nomenclaturecepstrum↔ spectrum

quefrency↔ frequency

lifter ↔ filter



Spectrum smoothing

log spectrum을 time domain 으로 생각하고 low path filtering - envelop/ high path filtering - pitch

log를 time-domain으로 생각해서 둘을 얻어낼 수 있음



Discrete Complex Cepstrum

Use the DFT for digital processing

x[n]에 대해서 DFT하는 과정

DFT에 log 씌움

Inverse 해서 cepstrum 얻는 과정

x̂ [n]을 뽑을 때 왜곡을 줄이는 방법들

1.

Aliasing occurs in since x̂ [n] is infinitely long.

(x̂ [n]을 뽑을 때, 무한하게 길면)→  The DFT size must be “large enough”.

무한이 길면 에일리언싱이 생기기 때문에 윈도윙을 하는데, 사용하는 DFT size를 최대한 키워서 진행



2. phase 성분을 이용해서 IFTF 함

Unwrap phase to ensure a continuous phase function.

phase -pi ~ pi 주기적으로 반복되므로, 계속적으로 +pi를 넘어가면 -pi로 진행



그러면 불규칙적인 결과가 나올 수 있기 때문에

umwraping하여 연속한 부분을 보장해줌

불규칙한 부분에 위쪽을 계속 유지해줌 (unwrap) 불필요하게 점프되는 구간이 없어져서 신호가 제대로 추정이 가능해짐



Short-Time HomomorphicAnalysis of Periodic Sequences

여기서는 skip



Short-Time Speech Analysis (1)

window를 최대한 크게해서 2~3 피치 주기로 설정

1. Notes①Window duration : 2~3 pitch periods. It should be adaptive (20~40ms).
2. The center should be aligned with h[n] for good spectral magnitude estimation.



(graph1.)이런 time domain 신호가 있을 때,

2~3 window에 해당하는 것을 windowing 해줌



FTP을 해주게 되면



FTP 결과는 여기에 있는 얇은 선 (magnitude spectrum)

얇은 선(envelop) - vocal tract/ 자글자글한 선 - vocal cord

phase 성분



graph1 의 cepstrum을 구한 graph(왼), 여기서 좁게 자른 성분 vocal tract의 cepstrum 성분 / purse like한 해당하는 성분 vocal cord





CepstralAnalysis (1) (from Gold’s book)

엔벨롭 :왼쪽 / 주기성분 : 오른쪽



실제 신호에 대한 예제

(b)magnitude

phase가 wraping 되면서 불연속 적인 곳들은 언랩핑하는 형태로 만들면

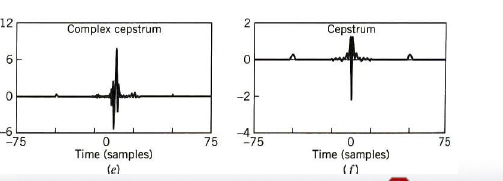

(b),(d)를 이용하면 IFTF complex spectrum (e)

(f) : (b) magnitude absolute value 취해서 log, Inverse 하면 real cepstrum

(real 캡스트럼은 (b)만 취함??)

vocal track/ code 임펄ㄹ스 신호들

느리게 변하는 엔벨롭 성분을 구하기 위해 (e)에 해당 부분을 쳐냄



얘네를 쳐내면

이런 결과들을 얻게됨

왼쪽으로 오른쪽 결과를 얻게됨

여기에 해당하는 부분들

high frequency 성분들을



이렇게 변형 할 수 있다.





Lifteringon Cepstrumof the Voiced Signal (1)

ㅇㅇ

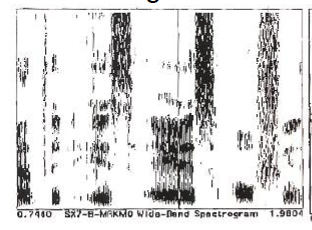

시간 주파수에 해당하는 spectrum

아랫 부분인 voiced 에 해당하는 부분을 잘라서 단면을 살펴보면



이런 스펙트럼 모양을 갖게됨

이런 주파수 축을 한 spectrum 을 갖게 됨

time domain wave form, cepstrum(프리쿼파운드) 도메인에서의 결과

가운데 low quefrency에 해당하는 성분들을 liftering을 해서 위 그래프의 smooth vocal tract을 얻게됨

폭이 넓어지면 엔벨롭을 정밀하게 찾아갈 수 있지만 급격하게 변화하는 high frequency를 쫓아가려는 경향을 띄게됨

아직까지는 vocal cord를 침범하는 폭은 아니지만 폭을 적절히 설정하는 것이 중요



Complex Cepstrumof Unvoiced Speech

skip



Analysis/Synthesis Structures (1)

1024-point DFT to avoid DFT aliasing

에일리언싱을 피하려면 충분 큰 DFT 사이즈를 가져야함

Frame interval: 10~20ms

For voiced segments, a pitch-adaptive Hamming window of length of 2~3 pitch periods is applied.

하는 게 가장 이상적임



Analysis/Synthesis Structures (2)

음성을 코딩할 때

pitch estimate -> adaptice window (pitch 크기에 따라 windowing 크기 정수배로 바뀜)

(a)Analysis , (b) sythesis

Analysis

윈도윙 된 것을 캡스트럼 + 윈도윙 -> vocal tract 성분 얻어짐

cepsturm의 vocal tract에 해당 하는 성분에서 윗 과정(DFT->ext->IDFT)을 다시 취하면 타임 도메인으로 돌아오게 되고

pitch를 generation(vocal tract 해당 성분) 해서 컨볼루션해서 음성을 복원하게 됨 x-[n]



Applications

Pitch estimation

Spectral envelope estimation

Mel-frequency cepstralcoefficients (MFCC)

low- vocal tract 음성신호에서 중요한 부분(high는 날려서 음성인식에 사용)

LPC cepstral coefficients (LPCC)



Mel-frequency cepstralcoefficients (MFCC) (1)

x(n)(입력) -> 해밍 -> FTF -> filter bank (weighted sum 방식) -> 로그 씌우기 ->  DCT를 통해서 캡스트럼을 coefficient 얻음 = >MFCC



이전과 다른 점은?

2번 식에서 주파수 도메인에서 얻은 다음 타우를 구하고 weight를 써서 weighted 형태에서 log를 씌우면 MFCC가 됨

MFCC의 결과를 로그스펙트럼에서 DCT(IFTF가 맞지만  결과가 complex num이 나오면 복잡해 지니까 편의상 imaginary복소수가 없은 DCT를 통해서 해당 결과를 얻음) 이것만 가지고도 충분히 얻어낼 수 있음



Summary

Cepstral(Homomorphic) processing

- Convolution becomes addition.

- Separates the source (pitch) and the system (vocal tract).

convolution 돼 있는 것을 Homomorphic으로 분리해낼 수 있음

Cepstrum

- Inverse Fourier transform of log magnitude spectrum.

- Terms: cepstrum, quefrency, liftering

- MFCC is the most popular feature in speech recognition.
